好久沒更新部落格...今天要來分享一下如何讓一部2010買的27" iMac重生...(當年的開箱文)

話說去年有感用了五年多的iMac跑Lightroom時有點慢...當時有考慮過換新款...

不過舊機子雖然比新款厚...但是整個外觀設計沒有太大變化...還是好美...想說等iMac真是大改款再來換好了...因此動起了升級的念頭...

到處爬文做功課...換CPU可能風險和難度比較高...相較來說將平常很少用的DVD光碟機換成SSD應該還好...所以就開始著手買parts...

查了一下我的iMac型號和規格是:
Late 2009 27" iMac...
Model ID: iMac 10.1
CUP: Intel Core 2 Duo 3.06GHz

美國OWC有賣工具和改裝模組...而且這款跟2009-2011年的iMac都相容...所以有興趣和"膽量"的朋友可以參考一下...<<購買連結>>



OWC Data Doubler...用來替代DVD位置的支架...



我把我在升級時的流程...從頭到尾整個拍了下來...剪接過後將部分過程快轉...免得片段太長太無聊...

大家可以先看影片有個概念...如果有信心DIY的朋友再繼續看下面的細節圖片補充...



第一步就是把吸盤吸到螢幕的左右兩角...這片玻璃完全是用強力吸鐵固定的...所以不要怕...要"用力"才能拉開...



拉開後我是擺回iMac本身的盒子...盡量避免沾到指紋或擺在灰塵多的地方...



跟著移除紅圈所指的八個T10 Torx螺絲...



之後用工具組內的黑棒棒把LCD Panel輕輕地打開...這時候裡面還有四條電線連結著螢幕...所以要小心不要太用力拉太開...不然會扯斷cables...

依順序把幾條連接住螢幕的接線先disconnect...先拔1. Sync Cable 螢幕才可以打得比較開...然後再拔2. Backlight Power Cable...




3. Display Data Cable 和 4. LCD Thermal Sensor Cable先拔哪個比較沒有太大所謂...

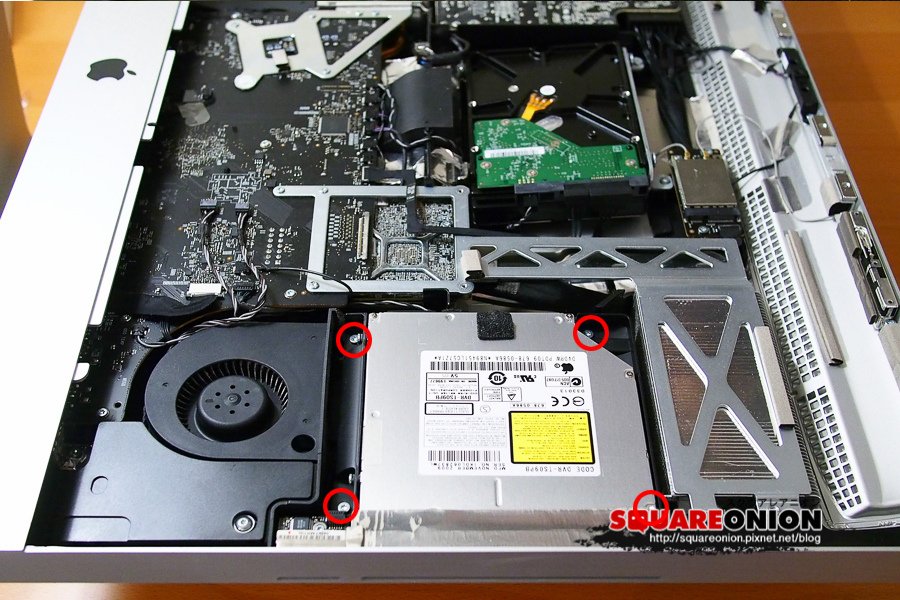

然後把在DVD機旁的四顆螺絲打開...



再來就是連接住DVD的5. ODD Temperature Sensor Cable...6. SATA Connector...7. Temperature Sensor Connector的泡棉小心撕開就會看到接頭...



DVD機連黑框架整個拆下來後就可以把左右兩邊的各兩顆螺絲卸下...DVD機就跟黑框架分離啦...

OWC有教你怎麼將SSD安裝到Data Doubler的影片...



之後把已經連接好Data Doubler的SSD模組再鎖回本來DVD的黑框架...



記得要把之前7. Temperature Sensor Connector和泡棉黏回SSD上才能測到溫度喔...



把SSD模組擺回之前DVD機的空位...之後就是跟著剛才的步驟倒著走...把一切回歸原位啦...在這我就不再贅述...

硬體搞定後當然就是要把SSD設為開機硬碟...重灌OSX...網上有其他教學...我也不重複了...



不難對吧...只要膽大心細...就能將本來要退役的iMac延壽幾年...

有成就感之餘...也算為環保進了一分力...北極的熊寶寶會感激你的...哈哈...

不過想要嘗試的人...一定要評估自己的能力和需要承擔的風險...如果把機子弄壞了可不能怪我喔...
